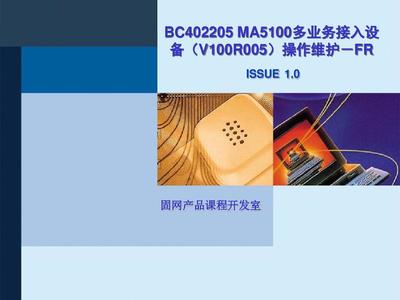

BC402205 MA5100多业务接入设备(V100R005)操作维护-FR讲解

一、MA5100多业务接入设备简介\n\nMA5100是华为推出的一款多业务接入设备，属于宽带接入产品系列，广泛应用于企业、小区和运营商网络中提供数据和语音等多业务接入。本文档基于V100R005版本，详细讲解其操作维护（Operation & Maintenance，可能对应缩写为O&M或类似）中的FR帧中继接入功能。MA5100支持多种接入方式，如ADSL、VDSL、Ethernet等，能够灵活配置，满足不同场景下的接入需求。操作维护包括设备配置、监控、故障诊断和性能管理等方面，确保网络稳定运行。\n\n## 二、FR（Frame Relay，帧中继）基础知识\n\n### 2.1 帧中继概述\n框架中继（Frame Relay）是一种面向连接的分组交换技术，工作在OSI模型的第二层（数据链路层）。它简化了X.25协议，提高了传输效率，适用于突发性数据传输。帧中继通过虚拟电路（VC）实现通信，包括永久虚拟电路（PVC）和交换虚拟电路（SVC）。在MA5100中，FR用于接入设备连接到广域网，常用于企业专线接入。\n\n### 23.2 帧中继关键术语\n- DLCI（Data Link Connection Identifier）: 数据链路连接标识符，用于标识虚拟电路，通常在10-1000范围内。\n- LMI（Local Management Interface）: 本地管理接口，用于维护帧中继链路状态，常见类型有ANSI、ITU-T和Cisco。\n- BECN/FECN: backward/forward explicit congestion notification，用于拥塞控制。\n- CIR（Committed Information Rate）: 承诺信息速率，保障带宽。\n\n帧中继接入在MA5100中常用于承载IP over FR或桥接流量，支持点对点和点对多点拓扑。\n\n## 三、MA5100操作维护概述\n\n### 3.1 系统架构\nDM5100采用模块化设计，包括控制板、业务板和接口板。V100R005版本增强了FR功能的稳定性和性能。操作维护主要通过CLI（命令行接口）或网管系统（如何iManager）进行。\n\n### 3.2 维护接口\n- Console口: 本地维护，使用串口连接。\n- Telnet/SSH: 远程维护，提供安全的命令行访问。\n- SNMP: 简单网络管理协议，用于网管集成。\n- Web界面:图形化操作，适用于简单配置。\n\n维护操作包括：设备启动/关闭、配置文件管理、软件升级、日志查看和警报处理。\n\n## 四、FR接入协议讲解\n\n### 4.1 协议栈\n在MA5100中，FR接入涉及以下协议栈层次：\n- 物理层:支持V.35、G.703等接口。\n- 数据链路层:FR封装，处理DLCI和LMI。\n- 网络层及以上l: IP、IPX或其他协议 over FR。FR通过映射DLCI到上层地址（如IP地址）实现路由或桥接。\n\n### 4.2 FR配置参数\n常用配置参数带包：\n- 接口类型：serial接口或channelized接口。\n- 封装类型:frame-relay或frame-relay ietf。\n- LMI类型:ansi、q933a或cisco。\n- DLCI配置:静态或动态映射。\n- 带宽参数族:CIR、EIR（Excess Information Rate）队列数。\n维护时常见功能：　帧中继交换、压缩和分片（FR 夹子或 FRF.12）。\n\n### 4.3 IP over Frame Relay配置示例\nkram在MA510DM基:)z中配置如下编（伪-EXPR命令）：\n`interface serial 0/l0\n encapsulation frame-relay IETF\n frame-relay lmi-type ansisar\n frame-relay mapop8 col 2i ip 19307.16gg.gggg broadcast\n`\n。commands可能需要依实际版C本而调整. Pl WK\
